성능기반 내진설계Performace Based Design

내진설계범주 D에 해당하며 높이 60m이상인 내력벽식 건축물의 비선형 구조해석 수행 후 목표성능 확보가 필요

최소목표 성능

  • 1400년 재현주기 지진에서는 인명보호,
    2400년 재현주기 지진은 붕괴방지를 목표로 함.
business

성능기반 설계 목적

60m가 넘는 내력벽식 공동주택은 철근콘크리트 특수전단벽 구조시스템의 상세조항을 의무적으로 적용해야 하는데
이 시스템을 적용할 경우 기준에서 요구하는 엄격한 연성상세를 사용해야 하므로 시공성과 품질확보에 큰 어려움이 존재한다.
이에 대한 대안 설계로 정밀한 비선형 구조해석을 수행한 후 목표성능수준을 만족시키는 것이 검증된다면, 대안적 설계의 적용을 허용할 필요가 있다. 성능기반 내진설계를 수행하여 내진성능을 정확하게 평가함으로써, 내진설계의 신뢰성을 확보하는 것이 목적이다.

건축물의 성능수준과 구조요소 및 비구조요소의 성능수준의 관계

건축물의 성능수준 구조요소의 성능수준 비구조요소의 성능수준
기능수행 거주가능 기능수행
즉시복구 거주가능 위치유지
인명보호 인명안전 인명안전
붕괴방지 붕괴방지 미고려

거주가능 :

구조물의 피해는 경미하며 수직하중저항시스템과 지진력저항시스템은 대체로 지진 전의 강성과 강도를 보유하고 있다.
구조부재의 손상으로 인명에 피해를 입을 가능성은 매우 낮으며 손상부재에 대한 보수가 필요하지만 시급하진 않다.

인명안전 :

구조부재에 상당한 손상이 발생하여 횡강성과 강도의 손실이 있으나, 붕괴에 대해서는 여전히 여력을 보유하고 있다.
구조부재에 영구변형이 있으며 지진력저항시스템의 일부 요소에서 균열, 파단, 항복, 혹은 좌굴이 발생할 수 있으나
구조부재의 손상으로 인한 인명손실의 위험은 낮다. 구조부재의 보수는 가능하지만 경제적이지 않을 수도 있다.
당장 무너지지는 않으나 거주를 위해서는 보수와 보강이 요구된다.

붕괴방지 :

구조물이 심각한 피해를 입은 상태로 국부적 혹은 전체적인 붕괴가 임박한 상태이다. 지진력저항시스템에 상당한 강도 및
강성의 저하가 있으며 횡방향 영구변형이 있다. 그러나 중력하중저항시스템은 여전히 하중을 지지할 수 있다. 구조부재의 박락
등으로 인명피해가 생길 수 있으며 일반적인 보수보강후에도 거주에 안전하지 않을 수 있다. 여진으로 인해 붕괴가 발생할 수 있다.

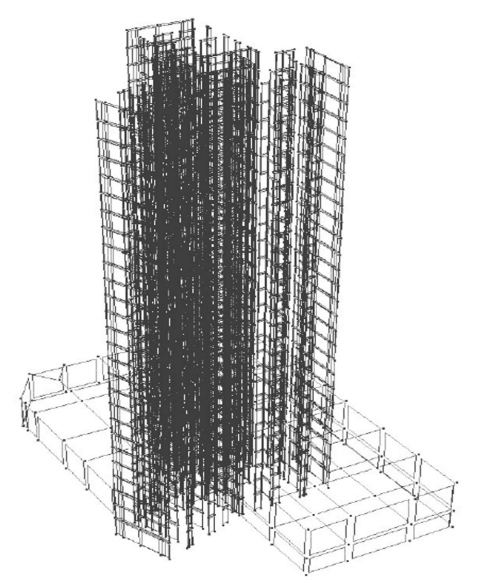

비선형 해석 모델링

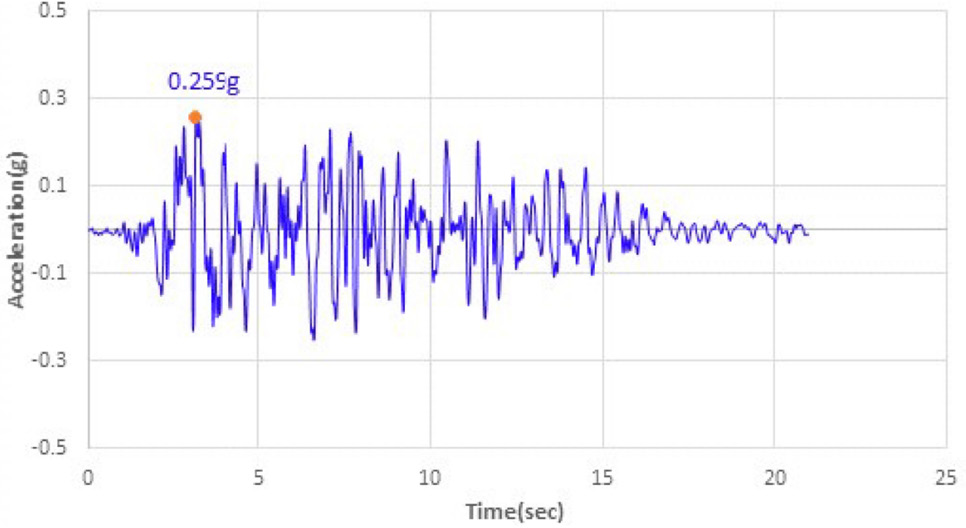

지진파

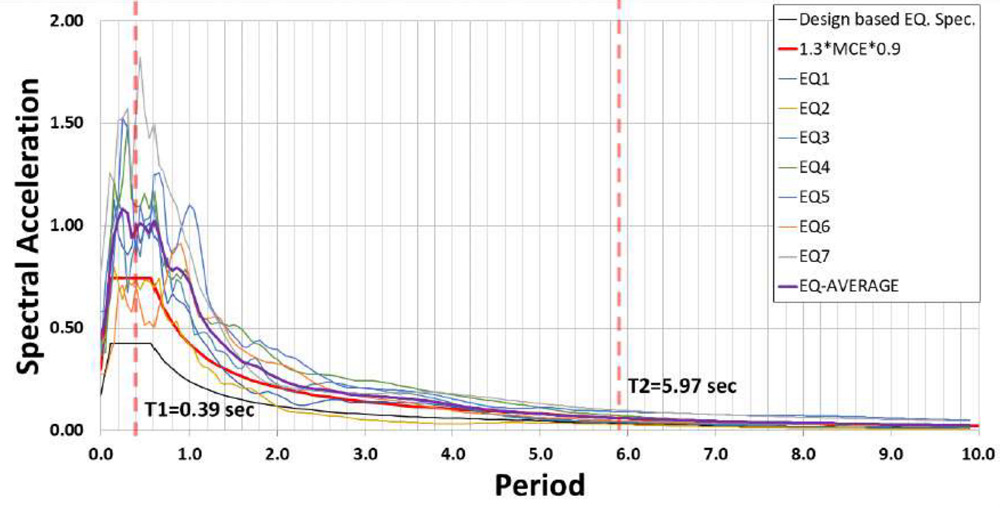

응답 스펙트럼

보유프로그램 현황

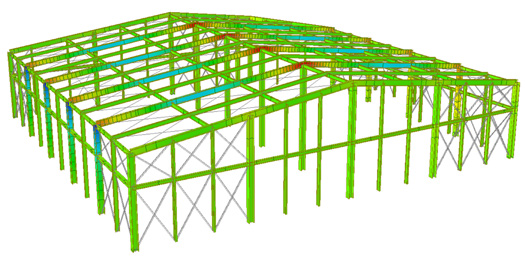

MIDAS

범용 3D 구조해석 및 최적설계 프로그램

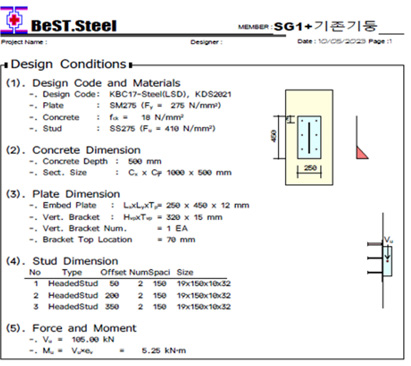

BeST

건축구조 부재설계 프로그램

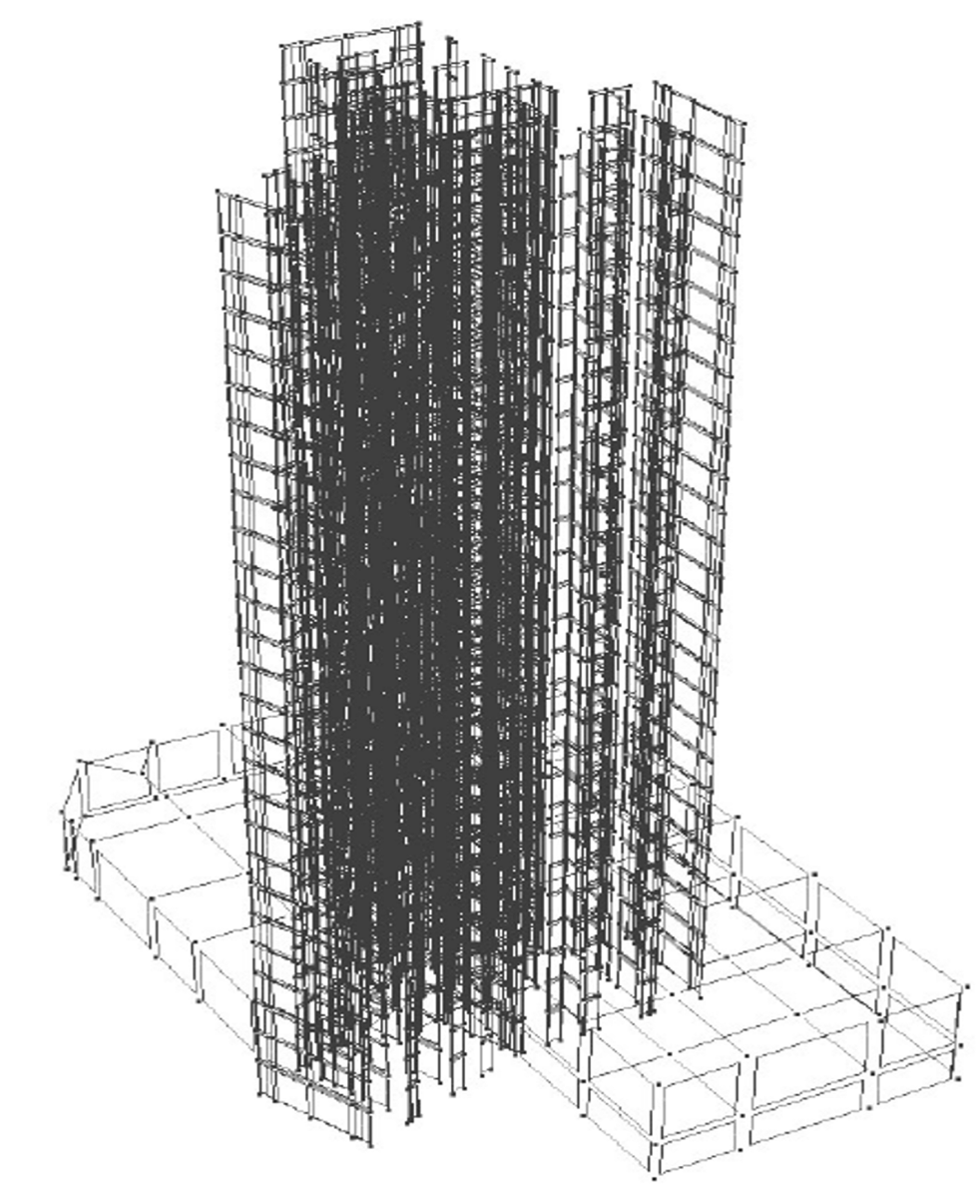

Perform 3D

성능기반설계를 위한 비선형 해석 프로그램
